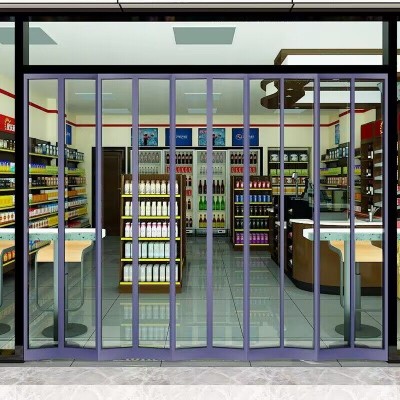

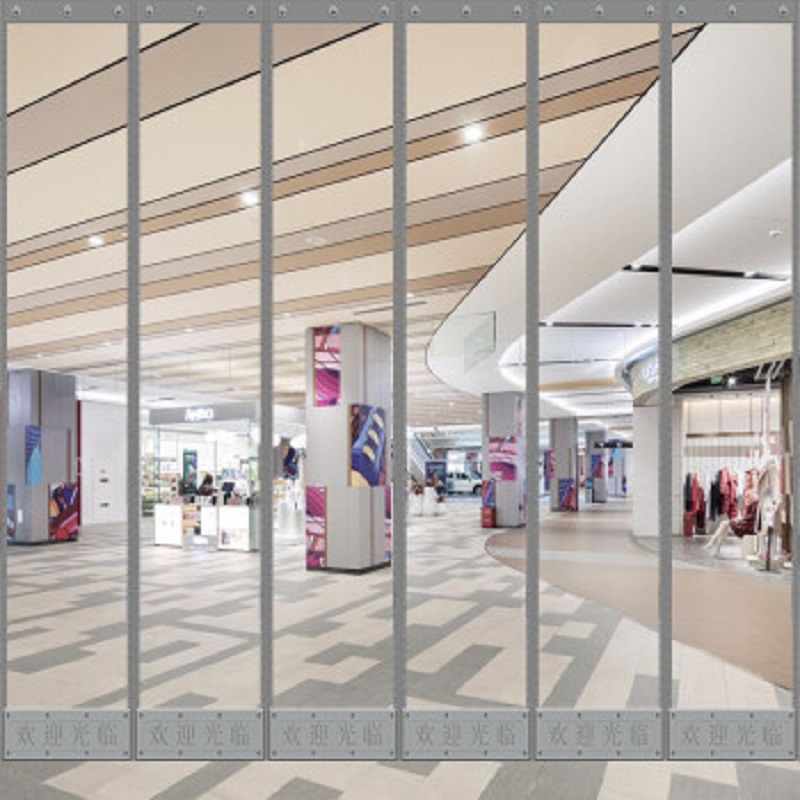

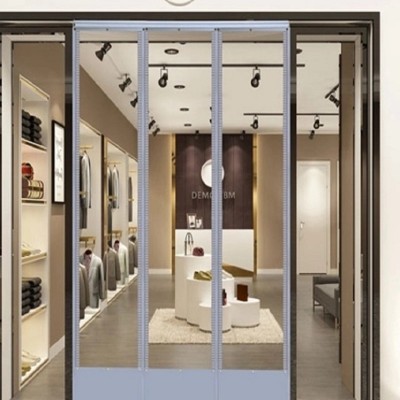

1.图例
|
||||
|
2. 外观质量 2.1 表面应光滑、平整，颜色应均匀，不应有气泡、裂纹、油剂、杂质等缺陷。 2.2 磁性边条应光滑、平齐，不应有凸起或凹陷。 2.3 磁性边条与PVC塑料焊接部位应平整，无缝隙。 |
||||
| 3.单片门帘尺寸规格 单位：mm | ||||
| 序号 | 长度(L) | 宽度(B) | 厚度(δ) | 备注 |
| 1 | ＞30000 | 300～500 | 1.5～5 | |
| 4.单片门帘尺寸偏差 单位：mm | ||||
| 序号 | 项目 | 尺寸 | 尺寸偏差 | 备注 |
| 1 | 长度(L) | ≥2000 | ±3 | |
| ＜2000 | ±2 | |||
| 2 | 宽度(B) | 300～500 | ±1 | |
| 3 | 厚度(δ) | ≥1.6 |
+0.2
0
|
|
| 5.物理力学性能 | ||||
| 项目 | 要求 | |||
| 片材拉伸断裂应力 | 纵向 ≥ | 15 | ||
| 横向 ≥ | ||||
| 片材断裂拉伸应变 | 纵向 ≥ | 300 | ||
| 横向 ≥ | ||||
| 片材直角撕裂强度 | 纵向 ≥ | 65 | ||
| 横向 ≥ | ||||
| 加热尺寸变化率 | 纵向 | 0～2 | ||
| 横向 | -1～0 | |||
| 耐寒性 | 表面应无破裂 | |||
| 耐热老化 | 表面应无异常 | |||
| 透光率/(%) ≥ | 90 | |||
| 耐光性/级 ≥ | 4 | |||
| 吸附力/(N/5cm) | 1.35～3.00 | |||
| 焊接牢度/(N/3cm) ≥ | 35 | |||
| 闭合率/(%) ≥ | 98 | |||
|
6.物理力学性能备注 6.1 透光率 透过试样的光通量与射到试样上的光通量之比，结果取平均值，取值到0.1%。 百分数表示透光率计算：T=(T2/T1)*100 T —— 透光率，%； T2 —— 通过试样的总透射光通量； T1 —— 入射光通量。 6.2 闭合率 在风速4m/s条件下，将自闭合塑料门帘，开启30º角，门帘重力下垂，秒表测量门帘闭合时间，精度为1mm钢尺测量门帘未闭合部分长度，取大值d。 百分数表示闭合率计算：Q=((l-d)/l)*100 Q —— 闭合率，%； d —— 3测量未闭合部分长度得大值，单位mm； l —— 门帘端长度，单位mm。 |
||||
| 7.有害物质限量 单位:毫克每千克 | ||||
| 序号 | 项目 | 限量值 | ||
| A类 | B类 | |||
| 1 | 邻苯二甲酸二(2-乙基)乙酯(DEHP) | ≤1000 | ＞1000 | |
| 2 | 重金属 | 铅 | 1000 | |
| 铬 | 100 | |||
| 六价铬 | 1000 | |||
| 汞 | 1000 | |||
|
8. 安装 8.1 确定安装部位测量并做标记 8.1.1 竖直面内量取三次高，选取三次数值大值高度为确定高度。 8.1.2 水平面内量取三次宽，选取三次数值大值宽度为确定宽度。 8.2 安装方法 8.2.1 无框梁上墙：在安装标记处，滑道龙骨立面定位孔在梁上墙用记号笔做出标记，用φ10钻头成孔，孔内残渣清理干净，将M6膨胀栓把滑道龙骨固定墙体，旋紧螺栓。门帘片连接孔与滑道龙骨螺丝连接旋紧。 8.2.2 无框门洞安装方法滑道龙骨顶面安装，其他同无框上墙相同。无悬挂点采用铝合金作为支撑梁。 8.2.3 木质门上框：在安装标记处，滑道龙骨定位孔在门上框做出标记，用M3自攻螺丝将滑道龙骨固定上门框，旋紧螺丝。门帘片连接孔与滑道龙骨螺丝连接旋紧。 8.2.4 钢质门上框：在安装标记处，滑道龙骨定位孔在梁上墙做出标记，用外六角钻尾M5.5自攻螺丝将滑道龙骨固定钢制上门框，旋紧螺栓。门帘片连接孔与滑道龙骨螺丝连接旋紧。 8.2.5 依次同一方向将门帘片挂钩重叠挂入龙骨中。 8.2.6 其他特殊固定结构，采取制定安装方法。 |
||||
|
9.适用范围 适用于商场、超市、冷库、食品、化工、纺织、电子、机械、印刷、工厂、车间、市场、餐厅等各种行业场所。 |
||||
